時代TIME3226智能粗糙度儀

產品名稱：時代 TIME3226智能粗糙度儀

售前咨詢： 400-860-1787

產品優勢：

• 全國博士后流動站

• 國內先進的儀器制造企業

1 新品簡介

TIME3226 表面粗糙度儀是一種智能化的觸針式表面粗糙測量設備，與智能手機 APP 結合使用，適用于生產車間、實驗室、計量室等環境。可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算相應的參數，在智能手機上清晰地顯示出測量參數和輪廓圖形。

TIME3226 表面粗糙度儀符合下列標準：

GB/T 3505-2009 產品幾何技術規范（ GPS ）表面結構輪廓法術語、定義及表面結構參數

GB/T 6062-2009 產品幾何技術規范（ GPS ）表面結構輪廓法接觸（觸針）式儀器的標稱特性

GB/T 18618-2009/ISO 12085:1996 產品幾何技術規范（ GPS ）表面結構輪廓法圖形參數。

基本原理：

產品組成：產品由 1 臺智能手機 +1 臺驅動器 +1 支傳感器組成，前兩者通過藍牙進行無線通信；

智能手機端憑借其自身軟件、硬件、網絡優勢通過“時代智檢測 APP ”實現強大的粗糙度儀主機的功能，并能作為智能測量終端節點，接入到物聯網平臺 -- 時代“凌云”系統，實現強大的產品功能。

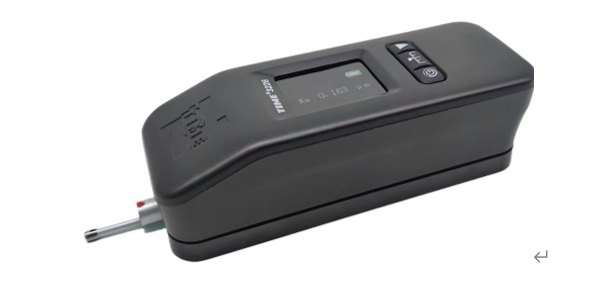

TIME3226 為驅動器設計了新的外觀：

2 工作原理

測量工件表面粗糙度時，將傳感器放在工件被測表面上，由驅動器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在傳感器輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大之后進入數據采集系統，再對采集的數據進行數字濾波和參數計算，將測量結果顯示在手機 APP 上，也可在驅動器顯示屏上顯示選定的 Ra 或 Rz 值。

3 產品特點

» 產品由 1 臺智能手機 +1 臺驅動器 +1 支傳感器組成，前兩者通過藍牙進行無線通信；

» 產品可連接到工業智能檢測物聯網平臺——時代“凌云”系統，實現強大的產品功能；

» 驅動器測得表面粗糙度數據，可實時無線傳輸到智能手機端；

» 智能手機端安裝有“時代智檢測”專用測量 APP （以下簡稱 APP ），接收驅動器的測量值并實現粗糙度儀的各種功能；

» 驅動器的軟件可遠程升級；

» 電量指示：智能手機圖標顯示，驅動器圖標顯示；

» 超限報警：可預先設置參數值上、下限，超出范圍自動報警；

» 文字選擇：簡體中文、英文可切換；

» GAUSS 、 2RC 濾波方式；

» 兼容 ISO1997 、 JIS2001 、 ANSI 標準；

» 手機 APP 界面，可顯示全部參數及圖形；

» 存儲：手機端、云端實現海量存儲；

» 測量結果：測量記錄可添加圖片、視頻、定位等多類型的附加信息；

» 數據處理：可實現豐富的后期數據處理，如云端存儲、定制工單、數據實時共享、生成報表等；

» APP 具有語音播報功能；

» 自動關機：具有自動關機功能，且自動關機時長可調或者關閉該功能。

4 技術參數

1 、主要技術參數：

項目	描述
標準	ISO1997 、 JIS2001 、 ANSI
輪廓	P 、 R
測量參數	見 2
濾波	Gauss, 2RC
取樣長度 l	0.08mm,0.25mm,0.8mm,2.5mm
評定長度 ln	(1-5) l
測量范圍	400 μ m （± 200 μ m ）
最高分辨率	0.001 μ m
驅動行程	17.5mm
示值誤差	± 10%
示值重復性	6%
電源	內置鋰離子充電電池 / 外接電源適配器

2 、參數、標準、輪廓曲線的關系

標準	輪廓曲線	參數
ISO1997	R	Ra ， Rp ， Rv ， Rt ， Rq ， Rz ， Rsk, Rku, Rc ， RSm ， Rmr(c) ^﹡ ， Rmr ^﹡ ， R △ q ， R δ c ^﹡ ， Rz1max ， Rk ， Rpk ， Rvk ， Mr1 ， Mr2 ， A1 ， A2
ISO1997	P	Pa ， Pq ， Pz ， Pp ， Pv ， Psk ， Pku ， Pc ， PSm ， P △ q ， Pt ， Pmr ^﹡ ， Pmr(c) ^﹡ , P δ c ^﹡ ， Pz1max
JIS2001	R	Ra ， Rp ， Rv ， Rt ， Rq ， Rz ， Rsk, Rku, Rc ， RSm ， Rmr(c) ^﹡ ， Rmr ^﹡ ， R △ q ， R δ c ^﹡ ， RzJIS ， Rk ， Rpk ， Rvk ， Mr1 ， Mr2 ， A1 ， A2
JIS2001	P	Pa ， Pq ， Pz ， Pp ， Pv ， Psk ， Pku ， Pc ， PSm ， P △ q ， Pt ， Pmr ^﹡ ， Pmr(c) ^﹡ , P δ c ^﹡ ， PzJIS
ANSI	R	Ra ， Rq ， Rz ， Rp ， Rv ， Rsk, Rku, RPc ^﹡ , RSm, R △ a ， R △ q ， Htp ^﹡ ， tp ^﹡ ， Rt ， Rmax ， Rpm

帶﹡號的參數，需要設置計算條件

5 基本配置

» 智能手機 1 臺

» 驅動器 1 個

» 傳感器 1 支

» 多刻線樣板 1 塊

» 試塊定位板 1 塊

» 電源適配器 1 個

» 使用說明書 1 本

» SIM 卡 1 張

6 選購件

» 接長桿

» TA620 測量平臺

» TIMEA202 測量平臺
