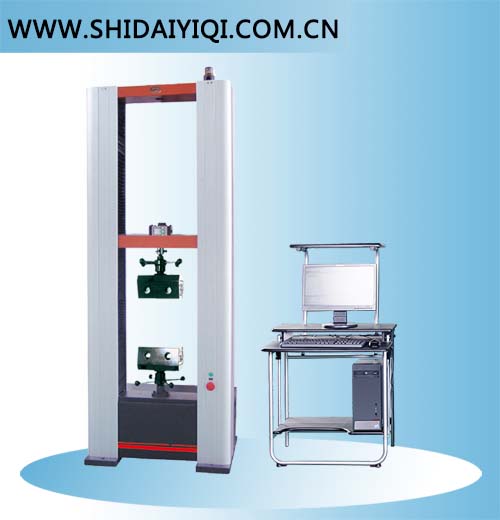

WDW-10E/20E 微機控制電子萬能試驗機

產品名稱：WDW-10E/20E 微機控制電子式萬能試驗機

上架時間：2014.1.23

品牌名稱：時代

售前咨詢： 400-860-1787

產品優勢：

• 全國試驗機國家銀質獎

• 全國國家級企業技術中心

• 全國博士后流動站

• 全國防靜電自動化線路板生產線

企業優勢

• 通過ISO-9000標準認證

• 全國先進的試驗機制造基地（68000平米）

• 試驗機出口量高

WDW-10E/20E 微機控制電子萬能試驗機主要用于金屬和非金屬材料的拉伸、壓縮、彎曲等常規性能試驗，測量RP、Rt、ReH、ReL、Rm、E等性能參數。配備相應的附件，還可以按GB/T5027及GB/T5028金屬薄板塑性應變比（r值）及硬化指數（n值）試驗；按GB/T4338高溫拉伸試驗。

WDW-10E/20E 微機控制電子萬能試驗機采用桌上式單空間，框架結構為雙立柱雙絲杠門式結構。調速系統安裝在工作臺下部,下空間做拉伸，壓縮，彎曲、剪切試驗（試驗空間可根據客戶需求定制成雙空間）。橫梁無級升降。傳動部分采用圓弧同步齒形帶，絲杠副傳動，傳動平穩，噪音低。特別設計的同步齒形帶減速系統和精密滾珠絲杠副帶動試驗機的移動橫梁運動，實現了無間隙傳動。采用進口交流伺服驅動器和交流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。

GB/T228《金屬材料室溫拉伸試驗方法》

GB/T7314《金屬材料室溫壓縮試驗方法》

可以滿足GB、ISO、ASTM、DIN等標準。可根據客戶需求增加其它相應標準。

技術指標	WDW-10E	WDW-20E
試驗機等級	1級或0.5級
試驗力最大值	10kN	20kN
試驗力測量范圍	最大試驗力的（0.4%～100%）
試驗力測量精度	最大試驗力的（0.4%～100%）測量范圍內，優于示值的±1％（1級）；最大試驗力的（0.4%～100%）測量范圍內，優于示值的±0.5％（0.5級）
試驗力分辨力	±300000碼
變形最大值	10mm；大變形引伸計800mm
變形測量范圍	引伸計滿量程的0.2%-100%
變形測量精度	引伸計滿量程的0.2%-100%范圍內，優于示值的±1％（1級）；引伸計滿量程的0.2%-100%范圍內，優于示值的±0.5％（0.5級）
位移測量精度	優于示值的±1％（1級）；優于示值的±0.5％（0.5級）
位移分辨力	0.001mm
位移速度（mm/min）	0.005 ~ 500 ，無級調速
拉伸行程（mm）	800
壓縮行程（mm）	800
試驗寬度（mm）	370
力控速率調節范圍	0.005--5%Fs/s
力控速率控制精度	為±1%設定值以內
變形速率調節范圍	0.005—5%Fs/s
變形速率控制精度	速率＜0.05%Fs時，為±1%設定值以內；速率＞0.05%Fs時，為±0.5%設定值以內
位移速率控制精度	速率＜0.01mm/min時，為設定值的±1%以內；速率≥0.01mm/min時，為設定值的±0.5%以內。
恒力、恒位移、恒變形控制范圍	0.5%~100%Fs
恒力、恒位移、恒變形控制精度	設定值≥10%Fs時，為設定值的±0.1%以內；速率＜10%Fs時，為設定值的±1%以內
工作環境	室溫10～35℃，濕度20%～80%
主機外形尺寸（寬×深×高）(mm)	686×585×1880
主機重量	250	700
