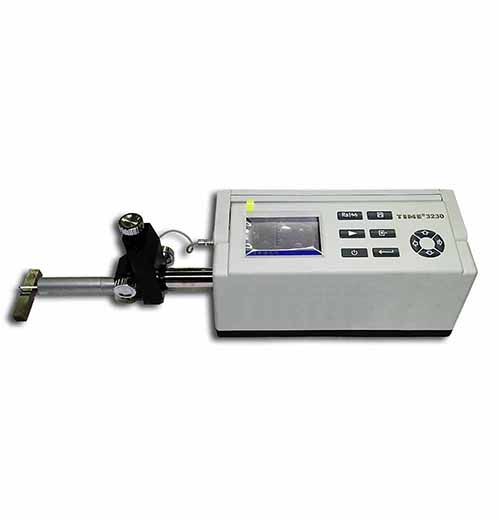

時代TIME3230粗糙度形狀測量儀

產品名稱：TIME3230粗糙度形狀測量儀

上架時間：2014.2.20

品牌名稱：時代

售前咨詢： 400-860-1787

產品優勢：

• 全國博士后流動站

• 國內外市場占有率高

企業優勢：

• 通過ISO-9000標準認證

• 國內先進的儀器制造企業

TIME3230粗糙度形狀測量儀是一款完全符合最新ISO國際標準的產品，是評定零件表面質量的多用途便攜式儀器，具有符合多個國家標準和國際標準的多個參數，可對多種零件表面的粗糙度、波紋度和原始輪廓進行多參數評定，可測量平面、外圓柱面、內孔表面及軸承滾道等。該表面粗糙度儀具有測量范圍大、性能穩定、精度高等特點，適用于生產現場、科研實驗室和企業計量室。根據選定的測量條件計相應的參數，測量結果可以數字和圖形方式顯示在液晶顯示器上，也可以輸出到打印機上。便攜式粗糙度儀還可以連接電腦，電腦專用分析軟件可直接控制測量操作并提供強大的高級分析功能。

粗糙度儀功能特點：

便攜式機電一體化設計

800μm超大量程電感傳感器

可測量粗糙度、波紋度和原始輪廓參數并顯示圖形

兼容多個國家標準

具有帶導頭、無導頭兩種測量方式

可配置Windows平臺高級分析軟件

中/英文語言選擇

可連接電腦或專用打印機

可測量劃痕深度和臺階高度

產品應用

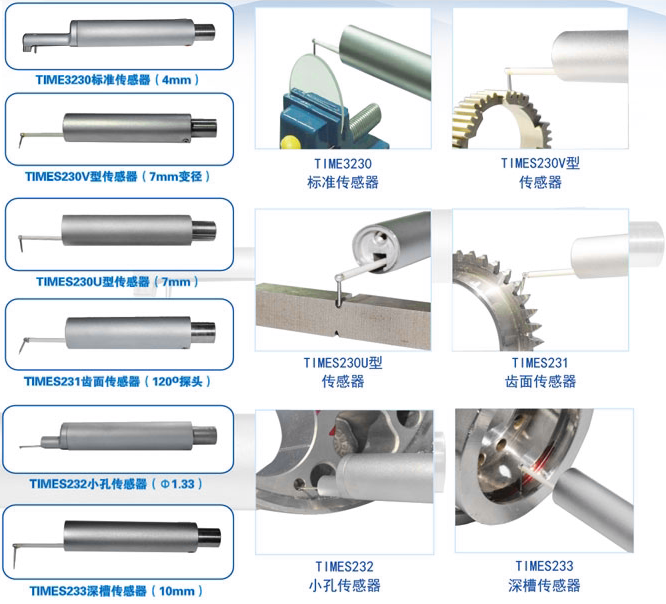

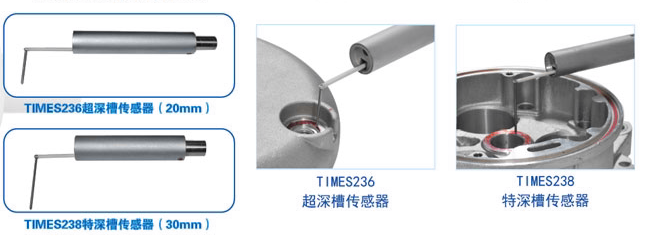

（1）產品應用圖：

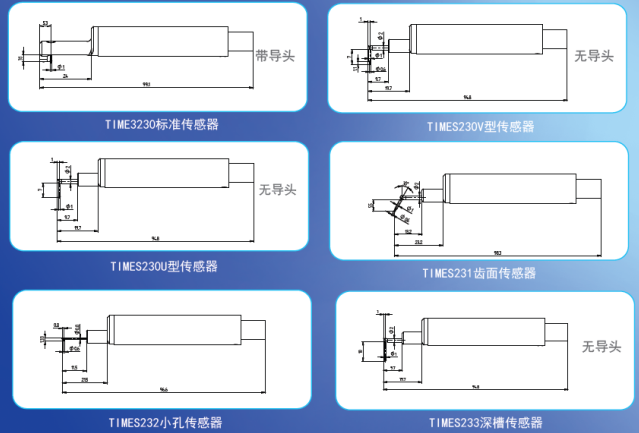

（2）產品尺寸圖

便攜式粗糙度儀 技術參數：

測量輪廓	粗糙度輪廓R、波紋度輪廓W、原始輪廓P
測量參數	R參數：Ra、Rz（ISO）、Rz（JIS）、Rc、Rq、Rt、Rp、Rv、Rmax、R3z、R3y 、RSk、RS、RSm、 Rmr、Rlo、RHSC、Rpc
	W參數：Wa、Wp、Wv、Wt、Wz（ISO）、Wq、Wsk、Wc、WS、WSm、Wlo、WHSC、Wpc、Wmr(c)、Wz(JIS)
	P參數：Pa、Pp、Pv、Pt、Pz（ISO）、Pq、Psk、Pc、PS、PSm、Plo、PHSC、Ppc、Pmr(c)、Pz(JIS)
	Rk參數：Rk、Rvk、Rpk、Mr1、Mr2
最大測量范圍	800μm
最高顯示分辨率	0.001μm
分辨率	0.000125um/8um
Rk參數	Rk、Rpk、Rvk、Mr1、Mr2
曲線	支承率曲線、幅度分布曲線、Rk曲線
濾波方式	RC、PCRC、GAUSS、D-P
取樣長度	0.08mm、0.25mm、0.8mm、2.5mm、8mm
評定長度	1L-5L（可選），L為取樣長度
最大驅動行程長度	40mm
示值誤差	≤±5％
示值變動性	≤3％
傳感器針尖材料	天然金剛石
傳感器針尖半徑	2μm
傳感器針尖角度	90°
傳感器測量速度	0.15mm/s、0.5mm/s、1mm/s
傳感器返回速度	2mm/s
內部存儲能力	10組原始數據
外部輸入/輸出接口	RS232、USB
電源	內置鋰離子充電電池/外接電源適配器
顯示方式	320×240點陣液晶（帶背光）
工作環境	溫度：0ºC- 40ºC，相對濕度：＜90%
重量	2300g
外型尺寸	409×96×98mm

表面粗糙度儀標準配置：

主機、標準傳感器、電源適配器、Ra值標準樣板、可調支架

粗糙度儀 可選附件：

PC軟件、通訊電纜、TA650測量平臺、TA630微調平臺、TA631微調平臺、專用打印機、平臺支架、多種傳感器
