噴涂表面與機加工表面粗糙度的比較

來源：時代集團　發布日期：2014-04-25 09:45:17

兩種表面的差異及測量

	噴涂表面	機加工表面
應用	表面需噴涂防腐漆層	零件配合面
粗糙度的影響	粗糙度差，則波峰突出，漆層易薄、產生腐蝕點；粗糙度太好，則漆層附著效果差、影響防腐效果。	粗糙度差、突出的波峰意味著容易磨損；粗糙度太好，則油膜附著效果差，也影響配合效果。
測量方法	對于粗糙度差的表面，采用“壓針法”，進行量化測量；對于粗糙度較好的表面，采用“針描法”。	無壓針法的應用。只有“針描法”。

兩種方法的差異

壓針法	針描法
單點測量通過計算壓針壓入的深度來表示粗糙度（即Rmax值）測量孤立的多點，計算各點深度的絕對平均值適合粗糙的表面（肉眼即可辨別）	線輪廓測量通過測針的自動滑行，將粗糙度曲線描繪下來，并進行計算，既可獲得這條粗糙度曲線的算術平均值（Ra），也可同時獲得深度值（Rmax）一次測量不是一個孤點，而是一條線適合較為光滑的表面（肉眼難以辨別）相對而言，測量更為全面和精細

代表產品

壓針法	針描法
國外某品牌123\223\224 實際上并不是真正意義上的粗糙度儀，不符合現行ISO標準中關于粗糙度R（roughness）參數及測量方法的定義	時代TIME3220 符合現行ISO標準中關于粗糙度R（roughness）參數及測量方法的定義

針描法產品的比較

國外某品牌7061	時代TIME3220
1、直量程（即，可測深度） 350µm 2、統分辨力（即，對粗糙度曲線描繪的精細度）滿量程350µm條件下，分辨力為32nm（納米）	1、直量程（即，可測深度） 400µm 2、系統分辨力（即，對粗糙度曲線描繪的精細度）滿量程400µm條件下，分辨力為6nm（納米）

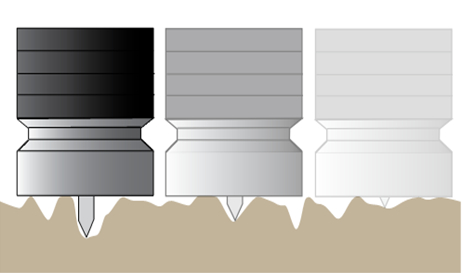

壓針法原理圖

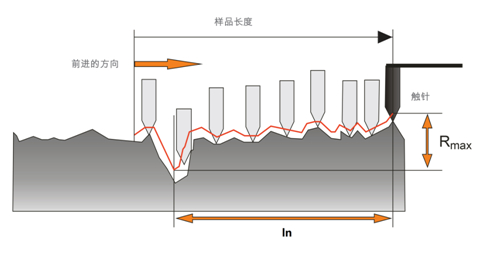

針描法原理圖

特別說明

    壓針法和針描法并非簡單的取代關系，而是取決于實際工況
    打個比方：
    如果是紅磚地面或者是水泥地面，比較適合使用掃帚清掃；如果是瓷磚地面或者是地板底面，比較適合吸塵器清掃。就鋼板的測量而言，針描法是一個合理的應用。
本文為北京時代之峰科技有限公司原創，若您需要更多的技術幫助，請您致電 010-62971700
    ( 未經本公司書面許可，任何單位及個人不得以任何方式或理由對上述產品、服務、信息、材料的任何部分進行使用、復制、修改、抄錄、傳播或與其它產品捆綁使用、銷售。凡侵犯本公司版權等知識產權的，本公司必依法追究其法律責任。 )
