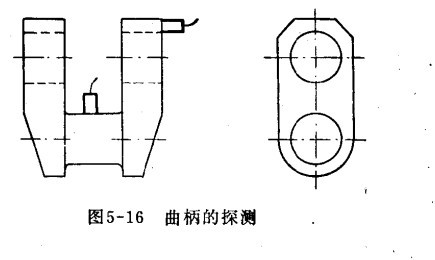

（一）鑄鋼曲柄的探傷 用超聲波探傷儀直探頭（一般為2.5兆赫）以一次脈沖反射法，在軸頸銷個扇板平面進行全面探測，見下圖，必要時可用斜探頭在軸頸上探測軸內裂紋。

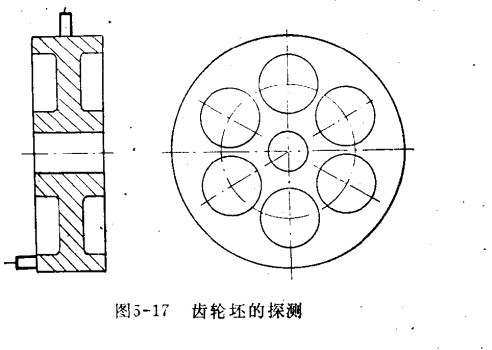

  （二）齒輪坯的探傷 在熱處理后用直探頭（一般為2.5兆赫）在齒輪圈兩端面進行探傷，如下圖所示，首先用多次脈沖反射法探測有無缺陷，若有缺陷，則用一次脈沖反射法，在齒輪外圓測定缺陷的位置和分布范圍。

  （三）鑄鋼件毛坯的探傷 鑄鋼件毛坯（自然表面），可用水玻璃表面硬化法（或水浸法）探傷。這種方法是首先將鑄鋼件表面消除，然后用水玻璃敷在鑄鋼件表面，若鑄鋼件表面有小孔時，應先用稀水玻璃敷涂，然后再用粘度較大的水玻璃覆于表面，等干燥結成一層堅硬而光滑的人造表面后，再以油作耦合劑（不可用水），用直探頭或斜探頭進行探測。水玻璃呈堿性，對金屬和皮膚有腐蝕作用，使用時應注意。
